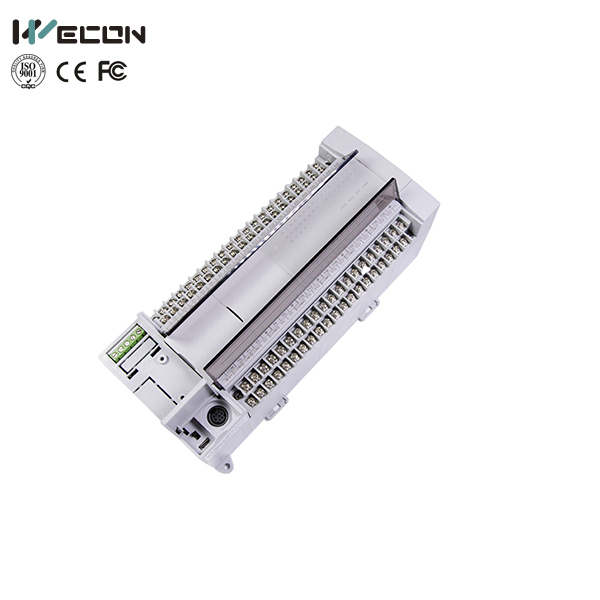

LX3VP
型号:LX3VP
产品说名书:
发布时间:2019-02-16
浏览数:6655
详细描述:

◇主机:AC85-265V(D为DC24V±10%),36点24V输入,24点晶体管输出
◇IO端子:输入36点,输出24点,晶体管型,其中2路高速输出,每路200K
◇通讯协议:兼容2N NO PROTOCOL 编程软件
◇通讯口:支持RS422、RS485通讯。支持扩展2个BD板。
◇支持64K步梯形图
◇支持N:N PLC互联网络,最多支持8台PLC互联
◇T50~T191可以通过特殊软件M8028切换为1MS非累计型定时器

通用规格

  LX3V系列主机 LX3VP系列主机  LX3VE/LX3VM系列主机
执行方式 循环扫描/中断方式

编程方式

指令表/梯形图
指令种类 基本指令:27/应用指令:136+2 应用指令140
执行时间 基本指令:0.06微秒/应用指令:1~10微秒
程序容量 16K 64K 32K
下载和监控 编程电缆线(串口型)/Micro USB
高速脉冲输出 晶体管型:2路(扩展型4路)/继电器型:无(扩展型2路)
高速计数器中断 6路
定时中断 3路
掉电保存功能 可通过软件调整
存储介质 FLASH
数字滤波 对所有输入端进行数字滤波
串口通讯

COM1:RS422或RS485

COM2:RS485

环境温度



工作温度:0~55℃/保存温度:0~70℃

环境湿度 35~85% RH(无凝露)
耐冲击



符合JIS C 0040标准

耐噪声 噪声电压1000Vp-p噪声幅值1us上升1ns 频率30~100Hz噪声模拟实验

输出规格



项目 继电器输出 晶体管输出
输出类型 -- NPN
输入回路 DC 24V DC 24V
输出回路   DC 5~30V
COM口电流 -- <0.1mA(DC 30V)
电路绝缘 机械绝缘 光电耦合绝缘
开路漏电流 -- 0.1mA/DC 30V

最小负载

DC 5V 2mA

--

最大输出电流

电阻负载

2A/输出端子、8A/COM端子 0.5A/输出端子,0.8A/COM端子,0.3A/高速输出端子
感性负载 80VA 12W/DC 24V(高速输出端子:7.2W /端子)
电灯负载 100W 0.9W/DC 24V
响应时间 ON响应 <10ms <0.2ms
(高速输出端子:<5us)
OFF响应

交流电源规格



项目



26点以下主机(含26点)



26点以上主机

电压范围 AC 100~240V 50~60Hz
允许瞬停时间 10ms瞬间断电主机可继续工作
冲击电流 <15A 5ms/AC 100V;<30A 5ms/AC 200V
电源保险丝 250V 1A 250V 3.15A
功耗 <35w< span=""> <60w< span="">
输出电源 DC 24V 850mA DC 24V 700mA

直流电源规格



项目 所有LX3V/LX3VP主机
电压范围 DC 24V±10%
允许瞬停时间 10ms瞬间断电主机可继续工作
电源保险丝 250V 3.15A
冲击电流 <15A 1ms/DC 24V
功耗 <30w(不计扩展模块外界电源部分)
